花紋鋁板有比較廣泛的應用，也有著不錯的口碑，那么花紋鋁板在染色時影響其質量的因素有哪些呢？我們跟著花紋鋁板廠商一起來了解一下。

氧化膜

氧化膜對于鋁板的質量有很大的影響。氧化膜就是指鋁板在生產(chǎn)的過程中的厚度、孔隙率、透明度等。鋁板中膜層的厚度保持在10um以上就可以了，孔隙率以及透明度，這樣就可以得到比較好的染色質量。

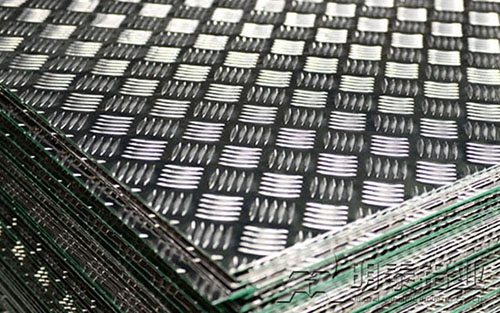

河南明泰花紋板

染色的溫度

花紋板在染色的過程中分為冷染與熱染。使用冷染，所耗費的時間比較長，在染色的過程中期色彩的均勻性比較好掌握。熱染使用時間比較短，但是在染色的過程中對于顏色的操控比較難。熱染的溫度通常在10-60℃。如果在染色的過程中，溫度過高，會減小染色的吸附性，并且容易導致鋁板表面發(fā)花。

鋁板制件原料的影響

通常我們在生產(chǎn)的過程中高純鋁、鋁鎂、鋁錳合金經(jīng)過陽極氧化以后，其中染色的功能是最好的，可以染成各種各樣的顏色。對于含有硅或銅比較重的板材，在染色的過程中只能夠染成深色與黑色，比較單調的顏色。

染色液濃度

鋁板的濃度與染色之間存在一定的聯(lián)系，如果鋁板染成淡色，其中濃度可以降低一點，染成深色濃度可以高一點。通常所生產(chǎn)的鋁板材料所染比較淡的顏色其色彩為0.1-0.39g/L，染淡色彩為1g/L，染深色彩為3-5g/L，染稠密的色彩為10-15g/L，如果要求的染色濃度比較高就會造成顏色不均或者會出現(xiàn)浮色的現(xiàn)象，在清潔與關閉的過程匯總容易產(chǎn)生流色。

為了加強其染色的吸附性能，這樣可以使用低濃度顏色進行延伸染色，這樣可以使染料能夠比較均勻的滲透到氧化膜中，這樣可以使染色更加和諧與牢固。
