河南明泰鋁業(yè)結(jié)合市場(chǎng)發(fā)展需求，不斷優(yōu)化升級(jí)，技術(shù)創(chuàng)新，研發(fā)生產(chǎn)的新款產(chǎn)品_3M03鋁合金板帶箔，可廣泛應(yīng)用于多個(gè)行業(yè)領(lǐng)域：鋁單板幕墻板、裝飾板、陽(yáng)極氧化板、花紋板、鋁合金百葉窗用材、建筑材料等。

3003、3M03化學(xué)成分

3003鋁合金化學(xué)成分當(dāng)中主要以Mn元素為主，其中加入少部分銅、鈦元素，主要以Mn為主要元素為主。

3M03鋁合金化學(xué)成分中其降低一部分Mn含量，添加部分Mg、Cu元素使材料強(qiáng)度、再結(jié)晶溫度、合金密度得到提升;

3003、3M03熔鑄工藝對(duì)比

3003、3M03在熔鑄生產(chǎn)當(dāng)中我們采用相同嚴(yán)格的熔煉、鑄造工藝，控制其化學(xué)成分至國(guó)標(biāo)范圍以內(nèi)，嚴(yán)格控制材料當(dāng)中氫含量、夾渣物含量。采用世界先進(jìn)的電磁攪拌技術(shù)、深床過(guò)濾系統(tǒng)、高效在線除氣裝置、自動(dòng)液面控制系統(tǒng)等使板錠表面、內(nèi)部組織質(zhì)量穩(wěn)定、可靠。

熱軋工藝的對(duì)比

3M03鋁合金通過(guò)銑面后經(jīng)過(guò)特殊的均勻化處理，均勻化的目的一是消除板錠內(nèi)應(yīng)力，減少開裂、裂邊等缺陷產(chǎn)生。二是消除化學(xué)成分偏析所導(dǎo)致的性能不均問(wèn)題。

3003和3M03熱軋軋制方面當(dāng)中的粗軋、精軋等工藝采用相同的生產(chǎn)工藝，通過(guò)工藝控制，無(wú)論是表面、內(nèi)部組織都達(dá)到了高質(zhì)量的標(biāo)準(zhǔn);

冷軋工藝參數(shù)的對(duì)比

3003和3M03 冷軋方面的軋制工藝、退火工藝相同，在完全達(dá)到有關(guān)國(guó)家標(biāo)準(zhǔn)的基礎(chǔ)上還可以根據(jù)客戶要求制定不同差異化成品，如力學(xué)性能、表面要求、幾何尺寸要求等等;

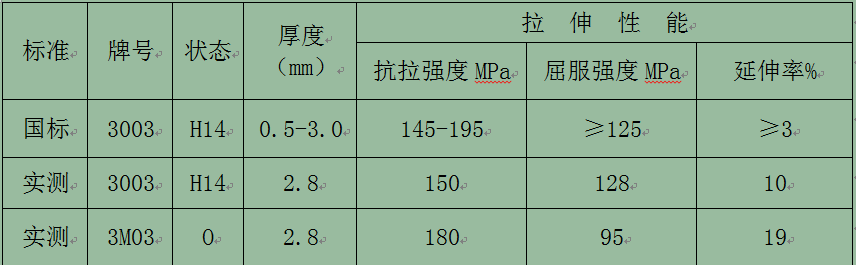

力學(xué)性能對(duì)比圖

通過(guò)以上對(duì)比，3003、3M03在同樣厚度之下抗拉強(qiáng)度、屈服強(qiáng)度相對(duì)偏差達(dá)30Mpa左右，3M03延伸率比3003更高，屈服強(qiáng)度略低。高強(qiáng)度、低屈服更有利于折彎、沖壓等加工方式，通過(guò)對(duì)3M03工藝調(diào)整也可以為客戶提供強(qiáng)度更高的差異化產(chǎn)品;

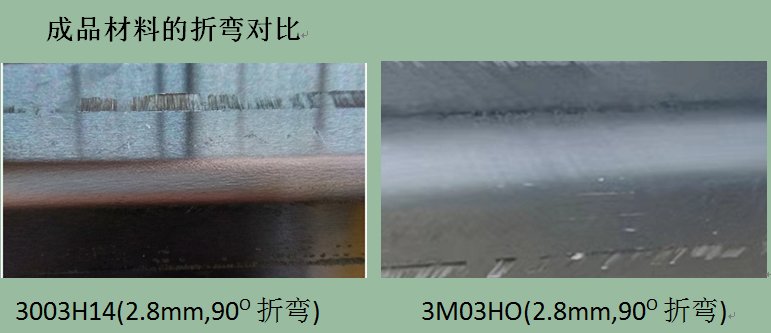

成品材料的折彎對(duì)比

通過(guò)對(duì)3003、3M03狀態(tài)，2.8mm厚度90O折彎對(duì)比，兩種合金材料折彎后表面細(xì)膩、光滑，無(wú)開裂、橘皮等缺陷。

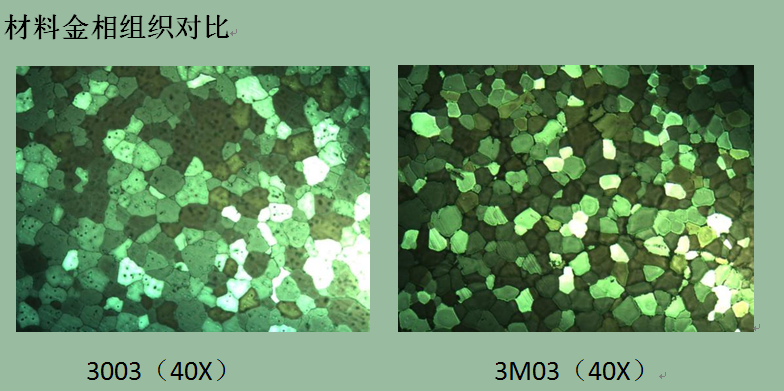

材料金相組織對(duì)比

以上將3003、3M03做金相晶粒分析，通過(guò)對(duì)比，發(fā)現(xiàn)3M03合金晶粒度較3003更為細(xì)密，這是因?yàn)橐欢ê康腗g元素對(duì)晶粒細(xì)化產(chǎn)生影響。較為致密的晶粒使材料沖壓性能得到有效提升

總結(jié)

本文對(duì)3003、3M03鋁合金從化學(xué)成分、熔鑄生產(chǎn)工藝、熱軋工藝及均勻化、力學(xué)性能、金相分析等方面做了詳細(xì)對(duì)比分析，通過(guò)分析我們可以發(fā)現(xiàn)，兩種鋁合金成分存在較大差異化，經(jīng)我們對(duì)材料進(jìn)行特殊處理后無(wú)論是從表面質(zhì)量以及組織質(zhì)量來(lái)都能達(dá)到3003質(zhì)量標(biāo)準(zhǔn)，甚至3M03某些特殊方面如折彎、沖壓、成形方面更是優(yōu)于3003鋁合金。

通過(guò)綜合分析和對(duì)比，3M03鋁合金可以完全替代其3003鋁合金，一方面完全可以滿足客戶對(duì)材料的高端用途，另一方面3M03特有的高效、低成本為客戶帶來(lái)一定的競(jìng)爭(zhēng)優(yōu)勢(shì)。

想要了解明泰鋁業(yè)更多產(chǎn)品信息和優(yōu)惠報(bào)價(jià)，可點(diǎn)擊在線咨詢，或撥打咨詢電話：132-1322-9392專業(yè)銷售經(jīng)理為您詳細(xì)解答！
